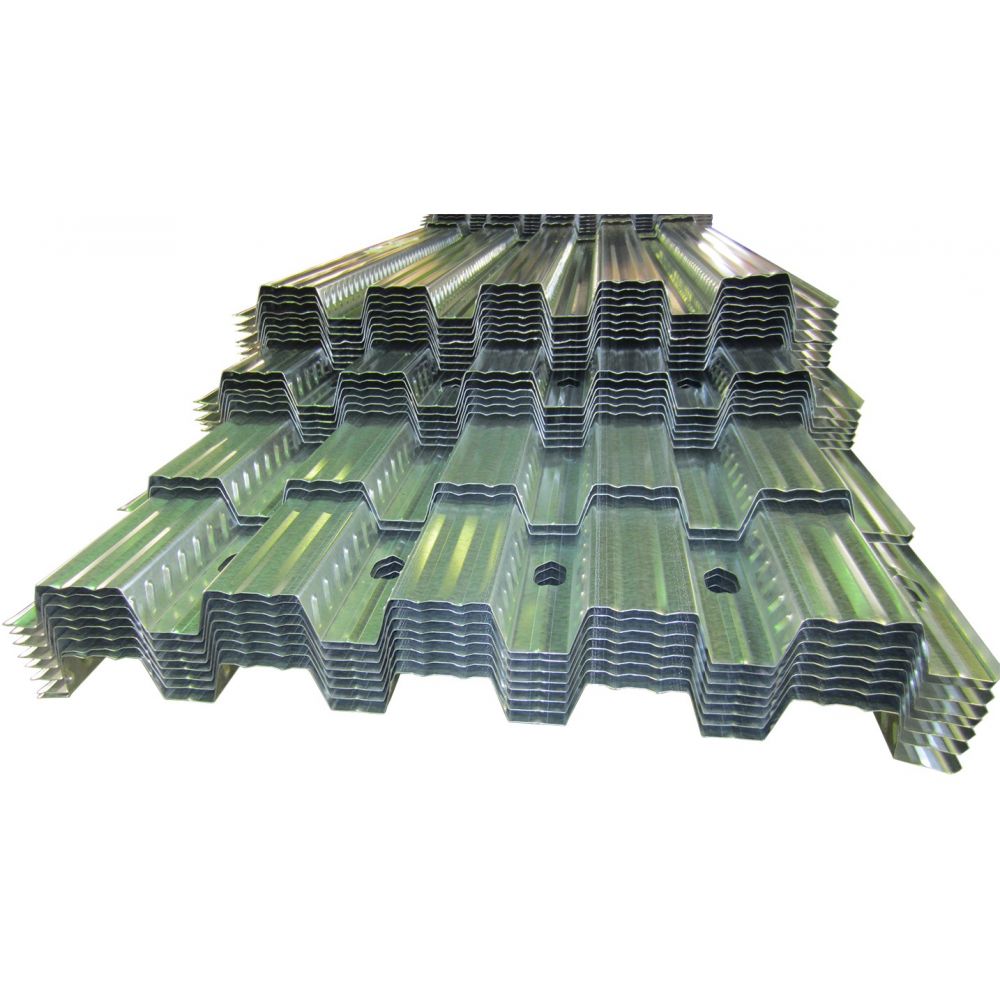

Plancher collaborant COFRAPLUS 60

Identification de l’acier

• Norme NF EN 10326 : "bandes et tôles en acier de construction revêtues en continu par immersion à chaud".
• Norme XP 34-301 : "Tôles et bandes d’acier de construction galvanisées prélaquées ou revêtues d’un film organique calandré, destinées au bâtiment".
• Norme EN 10169-3 : "Produits plats en acier revêtus en continu de matières organiques (prélaqués) - partie 3 : produits pour applications intérieures dans le bâtiment".
• Acier : S350 GD selon norme NF EN 10326.

Coffrage

Cofraplus 60 sert de coffrage porteur, entre solives dans la pose sans étai, ou entre files d’étais et solives. Sa légèreté facilite la manipulation d’éléments de grand format livrés à longueur jusqu’à 15 mètres.

Armature

Le crantage latéral scelle le profil autour des nervures moulées en sous-face de la dalle béton des planchers. Comme armature, Cofraplus 60, en épaisseur 0,75 mm apporte 10,29 cm2/ml ou 13,91 cm2/ml d’acier en épaisseur 1,00 mm dans le sens porteur du plancher.

Revêtement

• galvanisé Z 275.
• galvanisé prélaqué :
  • Intérieur 12 :
    • catégorie II selon XP 34-301
    • catégorie CPI2 selon EN 10169-3
  • Haiplus® 25 :
    • catégorie IIIa selon XP 34-301
    • catégorie CPI3 selon EN 10169-3
• Autres revêtements : sur consultation.

Réglementation

• Avis Technique 3/03-390 et 3/03-390* 01 Add.
